XYR定位平臺也稱為XXY、UVW定位平臺，屬于3軸并行運動機構。 通過三個平移軸的并聯運動實現XY雙軸性運動和θz軸旋轉運動。 配合TMC-XYR專用運動控制器中嵌入的運動算法和軟件，可以實現單軸直線運動、雙軸性插補、雙軸圓弧插補、任意圓心旋轉等復雜運動。 XYR定位平臺是高精度視覺定位系統中的機械執行部分，主要包括曝光機、粘合劑、掩模印刷機、WAFER定位、部件安裝、PCB鉆頭、LCD亮燈特性檢查、切割機、貼片機( LCD/FPC

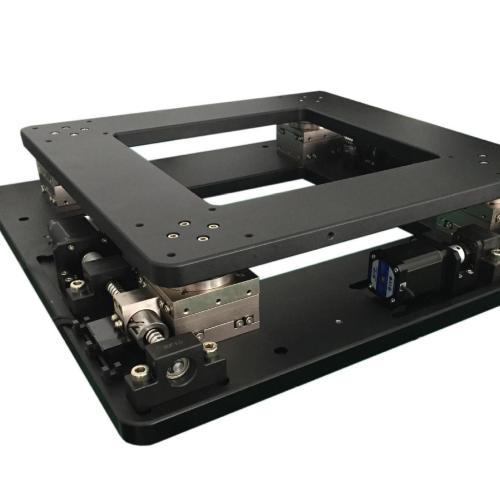

XYR定位平臺整體的構成:

XYR校準平臺通常由上載物臺、下底面和中間四個模塊組成，根據模塊分布的結構分為對稱結構和非對稱結構，對稱性結構分為“十字形對稱結構”和“四邊形對稱結構”等。

不對稱結構通常用于超薄型或客戶定制的需求，通常無法設計通孔，因此在特定情況下使用。 另一方面，對稱結構在運動算法方面比較通用，而且校準平臺的中心位置可以設計通孔，在一定程度上可以滿足透射型和反射型的定位需要，因此被廣泛采用。 對稱結構中的四邊形分布剛性和擴展性更強，因此定位平臺更多地使用四邊形對稱結構。

定位平臺模塊:

XYR定位平臺通常由4個運動模塊構成，其中3個帶驅動機構，另一個是從動(無驅動)模塊。

校準工作臺是緊湊的結構，側驅動型模塊可以節省長度方向的空間，因此經常使用。

校準工作臺模塊通常由x軸、y軸、θz軸構成，這3軸的組合在校準工作臺模塊的情況下，通常分為幾個結構。

定位平臺由模塊構建，但在實際構建過程中，對機械加工、組裝、檢測、運動控制等方面的要求很高，因此不建議無經驗用戶自行安裝。
